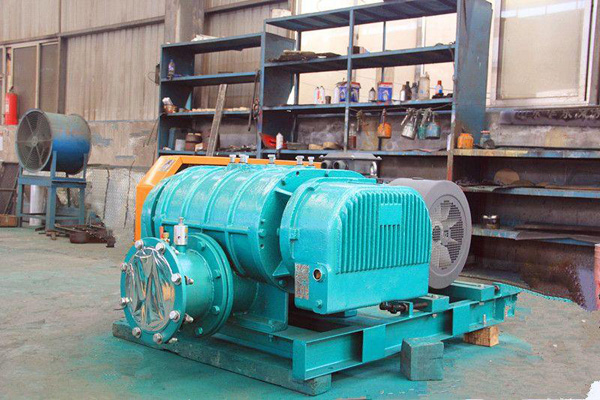

罗茨式鼓风机属容积式鼓风机,它是依靠两个外形是渐开线的“8”字形转子在旋转时所形成的工作室容积的改变来输送气体的,它的工作原理与齿轮泵相同,即每个转子相当于只有两个齿的齿轮。罗茨鼓风机结构主要由机壳、墙板、叶轮、进出口消声器等4大部分组成。
机壳:主要用来支撑墙板、叶轮、消声器和固定的作用。
墙板:主要用来连接机壳与叶轮,并支撑叶轮的旋转,以及起到端面密封的效果。
叶轮:是罗茨鼓风机的旋转部分,分两叶和三叶,现在由于三叶的比两叶的出气脉动小、噪声小,运转平稳等很多优点,已逐渐代替两叶罗茨风机。
消声器:用减小罗茨风机的进、出由于气流脉动产生的噪音。
三叶罗茨风机是通过叶轮轴主动齿带动从动齿同步相向旋转,从而使两叶轮之间和叶轮与墙板,叶轮与机壳之间皆具有适当的工作间隙,形成吸气和排气腔体。通过风机转子旋转,形成无内压缩地将机体内气体由进气到排气腔后排出机体,以达到鼓风目的。
为了保证三叶罗茨鼓风机的正常运转,须使两叶轮之间、叶轮与墙板之间、叶轮与机壳之间均保持的间隙。
若间隙过大,会出现被压缩出去的气体通过间隙部分倒流回来,造成风机作功损耗,通常会显现出来的问题是不便于调节。若间隙过小,则由于转子、机壳受热膨胀,可能导致两叶轮之间、叶轮与墙板之间、叶轮与机壳之间出现相互摩擦现象,造成机壳与转子的磨损电机负载增大。
