罗茨风机气体流过节流装置之后,气流的压力相应地降低,也就是说,它们失去了风扇的有用功。 由于所有这些都发生在罗茨风机风扇输送气体的过程中,因此浪费了风扇的能量。
风扇的工作点是风扇在速度下的性能曲线与管网的阻力特性线的交点。 当风扇实际运行时,它不会永远停留在设计工作点。 它会随着用户需求或外部条件的变化而变化,也就是说,风扇实际上是在不同的条件下工作。
为了达到风扇的风压或风量的目标值,需要人为地控制风扇或管网,这也称为调节。 通过调节,风机可在稳定的条件下运行,既可满足生产的流量或压力要求,又可节约能源。
总之,调整的目的是为了满足性能要求,扩大工作条件,使风扇达到节能并防止浪涌。 风扇可以通过不同的调节方法达到相同的目的,但节能效果是不同的。
罗茨风机是三叶或两叶。 原则实际上是一样的。 通过叶轮的旋转,体积的空气量被强制地从进气端输送到排气端,忽略了回流(与排气压力,转速,温度等有关系, 但数量很小),每个风扇都被运输。 风量恒定,因此风扇的风量实际上与风扇速度成正比。 速度越大,风量越大。 而且,空气量几乎仅与转速有关(忽略上述因素)。 简而言之,它是一种容积式机器,可以将风从进气端推向排气端。
罗茨风机是一种正排量风扇。 有两个三叶片叶轮在由壳体和墙板密封的空间中相对于彼此旋转。 由于每个叶轮是渐开线或外摆线的包络线。 每个叶轮的三个叶片是相同的,两个叶轮是相同的,这大大降低了加工难度。 叶轮在加工过程中采用数控设备,确保两个叶轮在中心距离恒定时无论两个叶轮的位置如何都能保持的小间隙,从而保证气体泄漏在允许范围内。

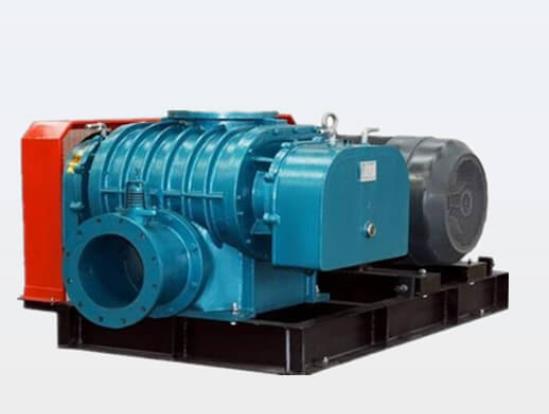

罗茨风机
两个叶轮以相反的方向旋转,因为叶轮和叶轮,叶轮和壳体,叶轮和壁板之间的间隙非常小,因此进气口形成真空状态,空气进入 进气室在大气压力的作用下,然后,每个叶轮的两个叶片与壁板和壳体形成一个密封腔,进气腔的空气通过密封连续地进入排气腔 在叶轮旋转过程中由两个叶片形成的空腔,气室内的叶轮相互啮合,使两个叶片之间的空气被挤出,使连续运转,空气从进气口连续送出 到出风口,这是罗茨鼓风机。 整个工作过程。
